Паровой прямоточный котёл имеет запатентованную конструкцию с интегрированным экономайзером. Принцип действия прямоточных котлов основан на полном испарении воды или другой жидкости в процессе ее прохождения через спиральный змеевик. Отличительной особенностью прямоточного котла является отсутствие барабана, таким образом, не совершая движение по кругу, вода испаряется и превращается в пар в течение одного хода от 5 до 10 минут.
Внешняя часть камеры сгорания не просто накрыта утеплителем, а представляет собой водяной бак сложной формы, в котором происходит предварительный нагрев питательной воды. Это позволяет получать честный КПД в 92% и сохранять при этом компактность конструкции. Высокий КПД прямоточных парогенераторов обеспечивает сниженные расходы на топливо. Наш опыт показывает, что внедрение прямоточных паровых котлов даёт мгновенный и постоянный экономический эффект в виде снижения расходов на эксплуатацию парогенерирующего оборудования.
Оборудование прошло сертификацию и соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и подтверждает безопасность продукции для ее производства.

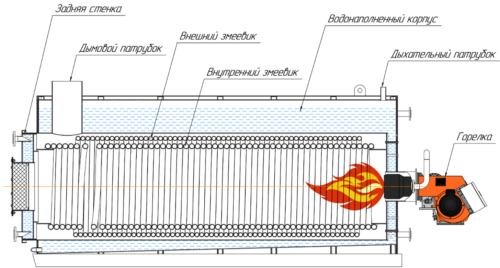

Устройство парового прямоточного котла

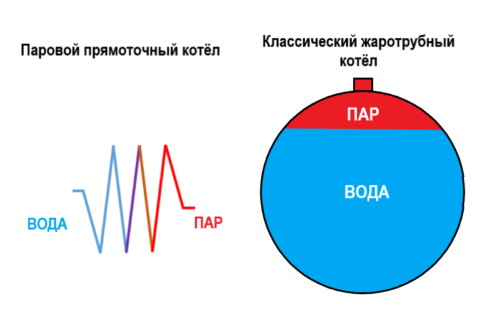

Парогенератор производит пар в змеевике, на начало которого подаётся вода, а на выходе получают пар нужной кондиции. Посмотрим, как эти конструкции выглядят схематично.
Плюсы прямоточных парогенераторов подробнее.
Манёвренность
- Благодаря малым паровым объёмам и высокому уровню автоматизации парогенератор в реальном времени следит за уровнем потребления пара и регулирует объём производимого пара в зависимости от текущей нагрузки. Поэтому парогенераторы остаются единственным решением, когда требуется рванный режим потребления пара. Кроме того, парогенераторы в считанные минуты выходят на номинальные режимы работы.
- Жаротрубные котлы как правило имеют ограничение по количеству запусков, прямоточные парогенераторы такого ограничения не имеют.
- Парогенераторы также обеспечивают возможность оперативного изменения рабочего давления на лету. В случае парогенераторами это делается простым изменением параметра на сенсорном экране или удалённой панели диспетчера.

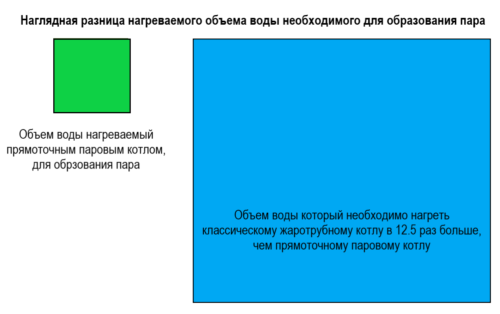

- Высокое давление и температура имеются лишь в змеевике парогенератора УРАН. Водонаполненный корпус находится под атмосферным давлением, и температура воды там как правило в диапазоне 60-80 ºС. Таким образом получаем, что в парогенераторе УРАН не только в 12,5 раз меньше теплоносителя, который может оказывать поражающее воздействие, но и вы и ваш персонал защищены не только стенкой змеевика, но и двумя листами металла (внутренняя и наружная стенка водонаполненного корпуса) с толщей воды под атмосферным давлением между ними.
Габариты

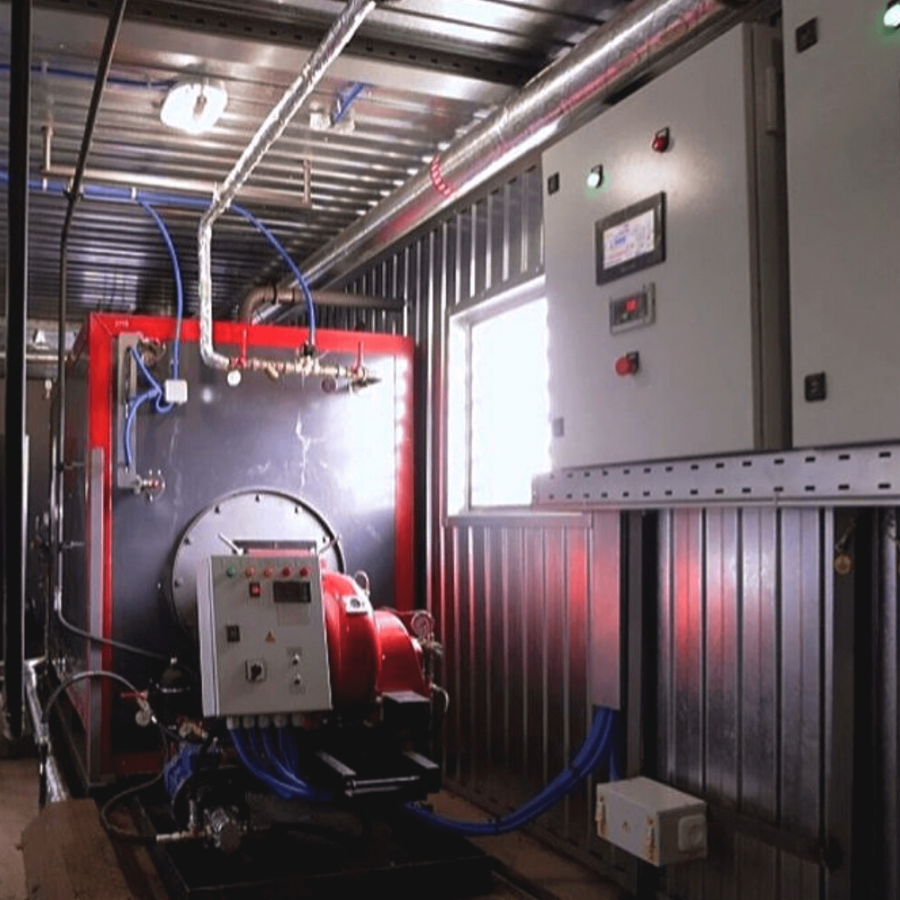

Парогенераторы имеют гораздо меньшие габариты чем барабанные и жаротрубные паровые котлы при сопоставимых мощностях. Это позволяет не только эффективнее использовать производственные площади, но и получать компактные транспортабельные и модульные паровые котельные. Например, блочно-модульные котельные на базе парогенераторов УРАН мощностью до 5 т/час могут перевозиться одной еврофурой.
Экономичность
КПД парогенераторов как правило 92% и выше, что превышает значения жаротрубных котлов. А в совокупности со способностью парогенератора гибко изменять свою производительность в зависимости от нагрузки и быстро останавливаться полностью экономия топлива может достигать нескольких десятков процентов.
ИТОГИ
К плюсам жаротрубных котлов можно отнести:
- проще и дешевле автоматизировать процесс производства пара,
- можно изготавливать котлы высокой паропроизводительности (более 10 т/час),
- работает в режиме частых пусков,
- компактные габариты,
- быстро выходит на заданную мощность,
- безопасный котёл, с защитой от взрыва,
- заявленный КПД.
Минусом парогенераторов является более высокая стоимость, связанная с большими требованиями к уровню автоматизации его работы. Но высокие затраты на парогенератор быстро окупаются за счёт их большей топливной эффективности и возможности не тратить ресурсы в периоды остановок. Прямоточные котлы с одновитковым змеевиком редко изготавливаются высокой паропроизводительности (более 10 т/час) из-за возрастающего сопротивления змеевика. Этот минус нивелируется использованием нескольких парогенераторов УРАН в каскаде, благодаря чему можно получать паровые котельные мощностью в десятки тонн в час и при этом зачастую они получаются и более надёжными, и более компактными по сравнению с использованием жаротрубных котлов большой мощности.
Мы предлагаем:
- комплексные решения: от проектирования до реализации согласованного проекта;
- индивидуальный подход с учетом особенностей вашего производства;
- богатый опыт и глубокое знание оборудования наших специалистов;
- широкий выбор вариантов и технологических решений;
- качественное и проверенное оборудование;
- квалифицированную и оперативную техническую поддержку на весь период сотрудничества;
- гарантийное и постгарантийное обслуживание оборудования;
- поставку запасных частей и расходных материалов в течение всего периода эксплуатации оборудования;
- весь пакет документов необходимый для эксплуатации оборудования.
