Сопло пескоструйное — формирует струю абразивного материала и воздуха и направляет ее на обрабатываемую поверхность изделия. Выбор сопла критически важен для эффективности и производительности дробеструйных работ, а также для срока службы оборудования.
Различают сопла по материалу изготовления, форме канала и способу крепления.
Материал сопел:
- Карбид бора: считаются одними из самых износостойких и долговечных материалов, что делает их отличным выбором для интенсивного использования с твердыми абразивами, такими как оксид алюминия, карбид кремния, колотая дробь. Срок службы до 1 000 часов.
- Карбид вольфрама: также обладают высокой износостойкостью и подходят для широкого спектра абразивов таких как минеральных абразивов, таких как шлаки, кварцевый песок и другие. При работе с одноразовыми абразивными материалами срок службы составляет до 400 часов.

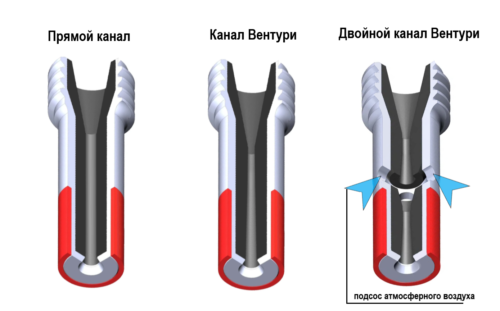

- Прямой канал: сопла создают узкую струю, которая подходит для точечной очистки или работы в труднодоступных местах.
- Канал Вентури: сопла имеют узкий вход и расширяющийся выход, что, значительно увеличивает скорость абразивного потока и эффективность очистки, а также обеспечивает более широкое пятно обработки, а следовательно и производительность работ.
- Двойной канал Вентури: сопло с усовершенствованной конструкцией, каналы Вентури, расположенны последовательно, что позволяет увеличить скорость абразивной струи, расширить зону очистки (пятно контакта) и повысить производительность до 30% при минимальной потере скорости абразива, за счет подсоса воздуха во второй канал, обеспечивая более эффективную и экономичную очистку поверхностей.
Тип соединения: сопла могут иметь резьбовое соединение (наиболее распространенный вариант с резьбой 2 дюйма) или быть вставного типа, которые крепятся хомутами непосредственно к шлангу.
Диаметр сопла определяет расход сжатого воздуха и абразивного материала. Чем больше диаметр, тем выше производительность, но и больше потребление воздуха и соответственно абразива. Диаметр должен соответствовать мощности вашего компрессора.
Соотношения диаметра сопла и производительности компрессора.
- Сопло 3-5 мм: Производительность компрессора от 1.8 м³/мин.
- Сопло 8 мм: Производительность компрессора от 5 м³/мин
- Сопло 9.5 мм: Производительность компрессора от 9.0 м³/мин.
- Сопло 11 мм: Производительность компрессора от 11.6 м³/мин.
Технические характеристики
| Сопло | Диаметр сопла |

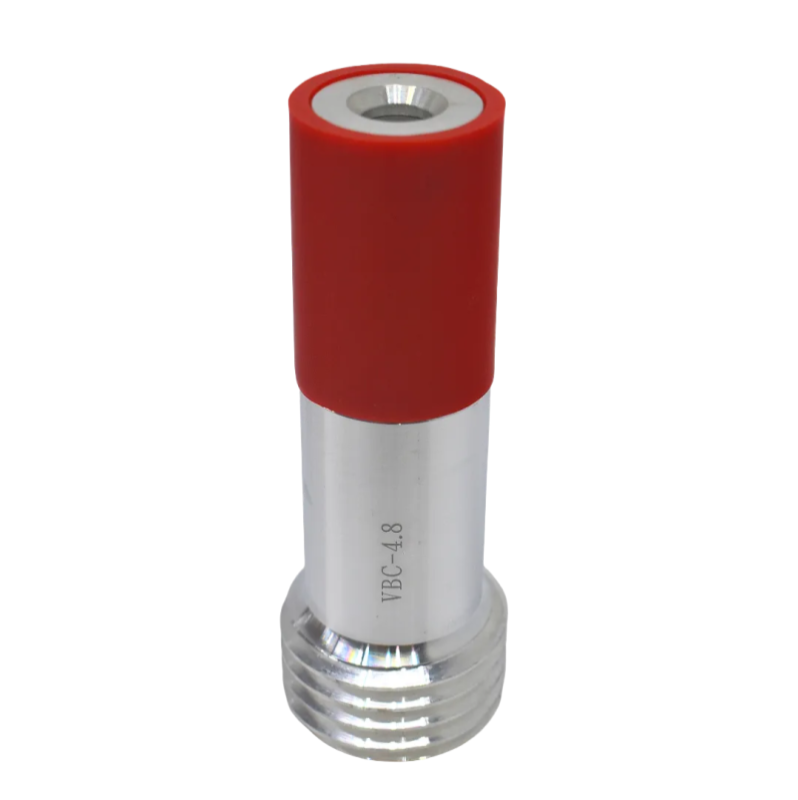

| VBC канал Вентури
Материал: Карбид бора до 1000 часов, Оболочка: Алюминий /Полиуретан Резьба: алюминий, 50 мм Соплодержатель: NHP |
4.8 мм,
6.4 мм, 7.9 мм, 9.5 мм, 11.0 мм, 12.7 мм. |

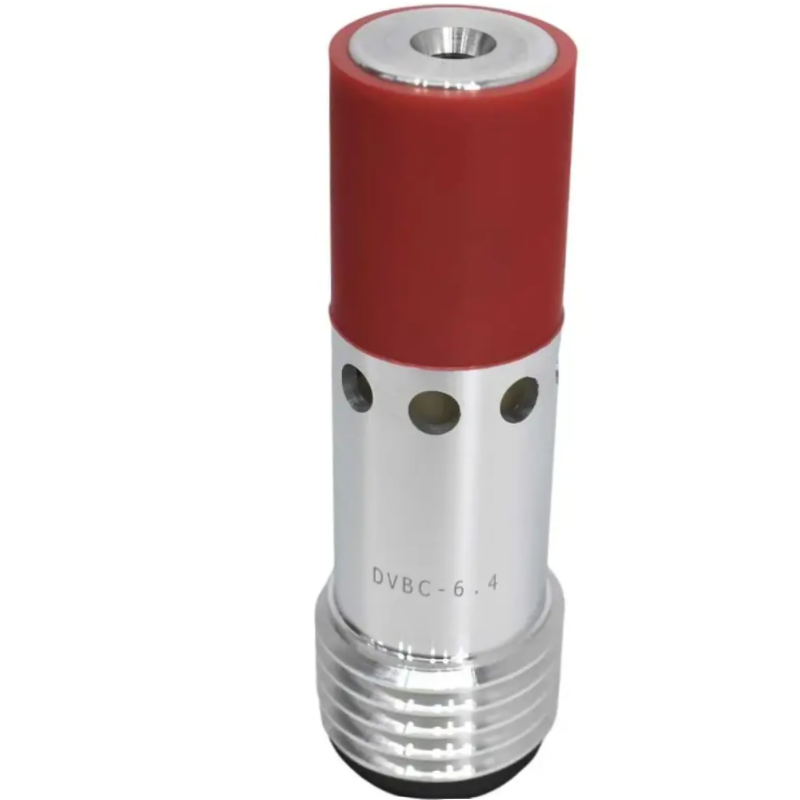

| DVBC двойной канал Вентури,
Материал: Карбид бора до 1000 часов, Оболочка: Алюминий /Полиуретан Длина сопла: 150 мм Резьба: алюминий, 50 мм Соплодержатель: NHP |
6.4 мм, 6.5 мм,
8 мм, 9.5 мм, 11.0 мм, 12.5 мм, 12.7 мм. |

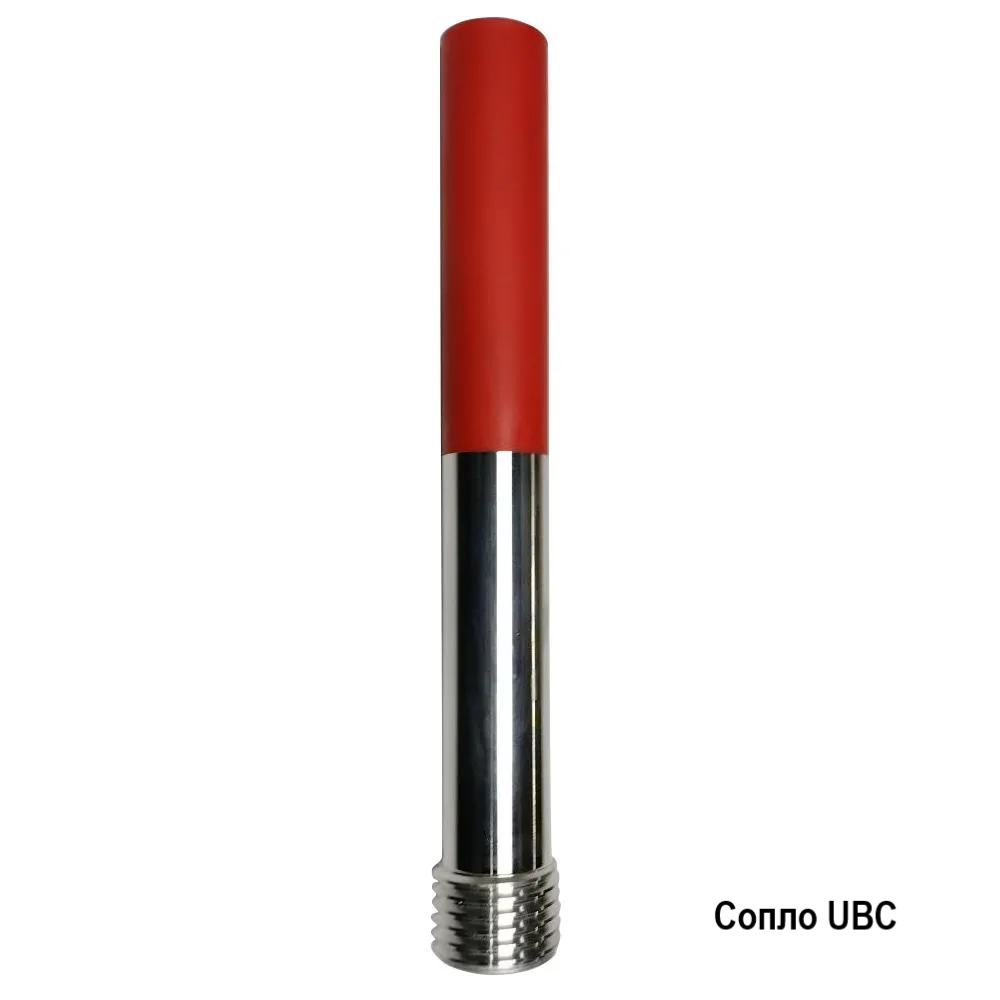

| UBC XL (удлинённое сопло), канал Вентури,
Материал: Карбид бора до 1000 часов, Оболочка: Алюминий /Полиуретан Длина сопла: 350 мм Резьба: алюминий, 50 мм Соплодержатель: NHP |
6.5 мм,
8 мм, 9.5 мм, 11.0 мм, 12.5 мм. |

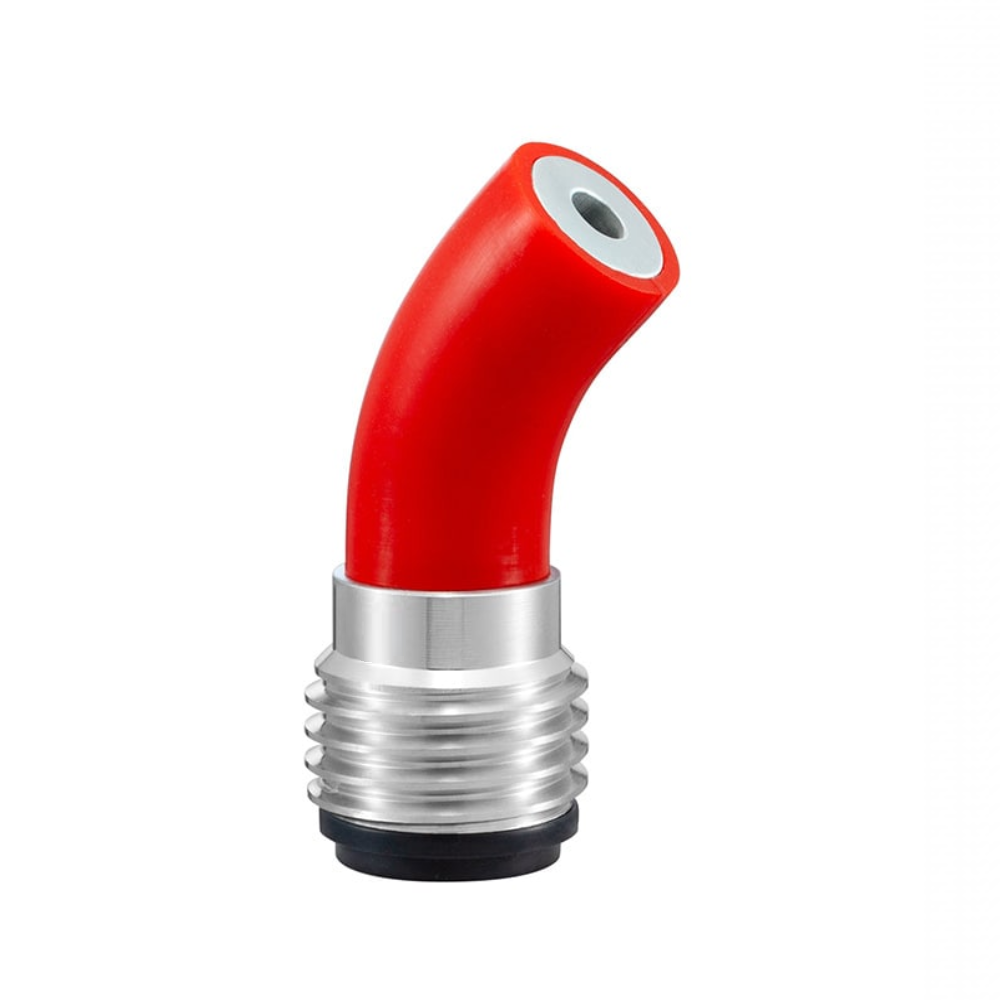

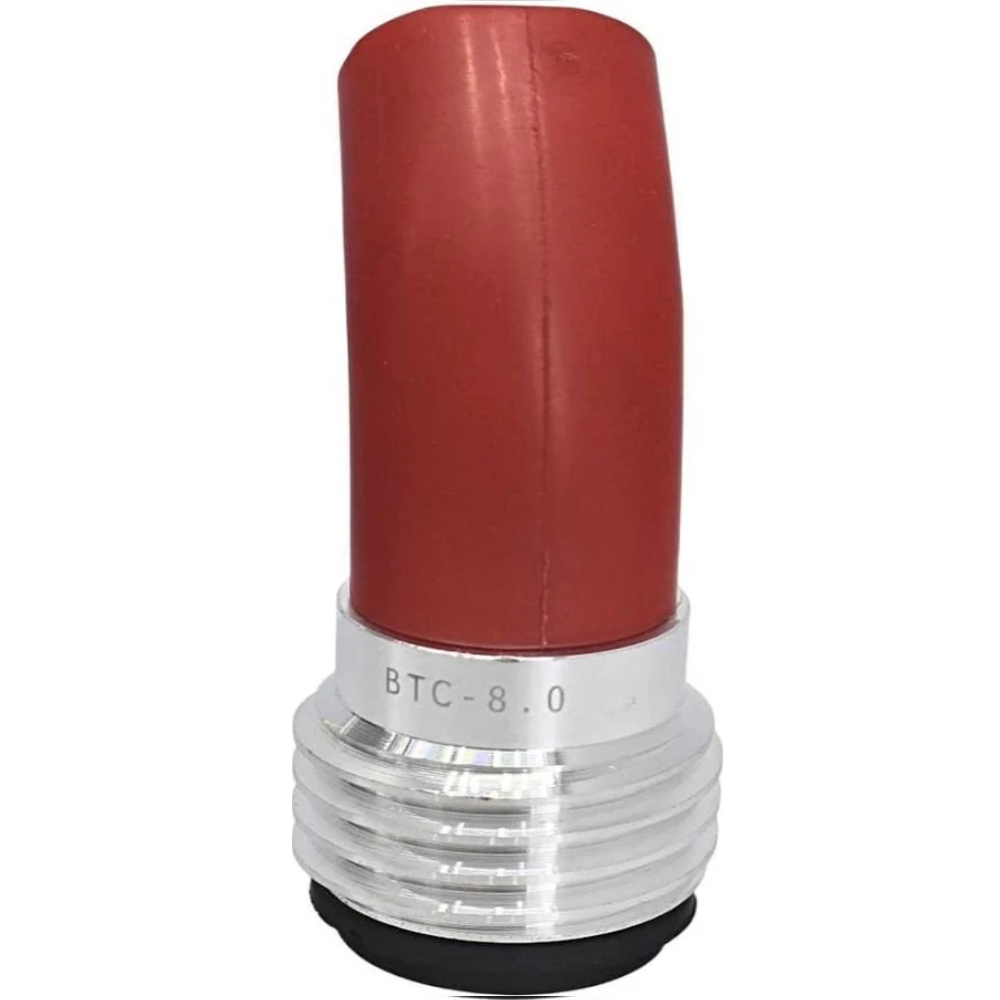

| BТC (угловое 45º), канал Вентури,
Материал: Карбид бора до 800 часов, Оболочка: Алюминий /Полиуретан Резьба: алюминий, 50 мм Соплодержатель: NHP |
6.5 мм,
8 мм, 9.5 мм, 11.0 мм, 12.5 мм |
| АТC (угловое 45º), канал Вентури,
Материал: Карбид бора до 800 часов, Оболочка: Алюминий Длина сопла: 80 мм Резьба: алюминий, 50 мм Соплодержатель: NHP |
5.0-1 мм, 5.0-2 мм, 5.0-3 мм,
6.5-1 мм, 6.5-2 мм, 6.5-3 мм, 8.0-1 мм, 8.0-2 мм, 8.0-3 мм, 9.5-1 мм, 9.5-2 мм, 9.5-3 мм. |

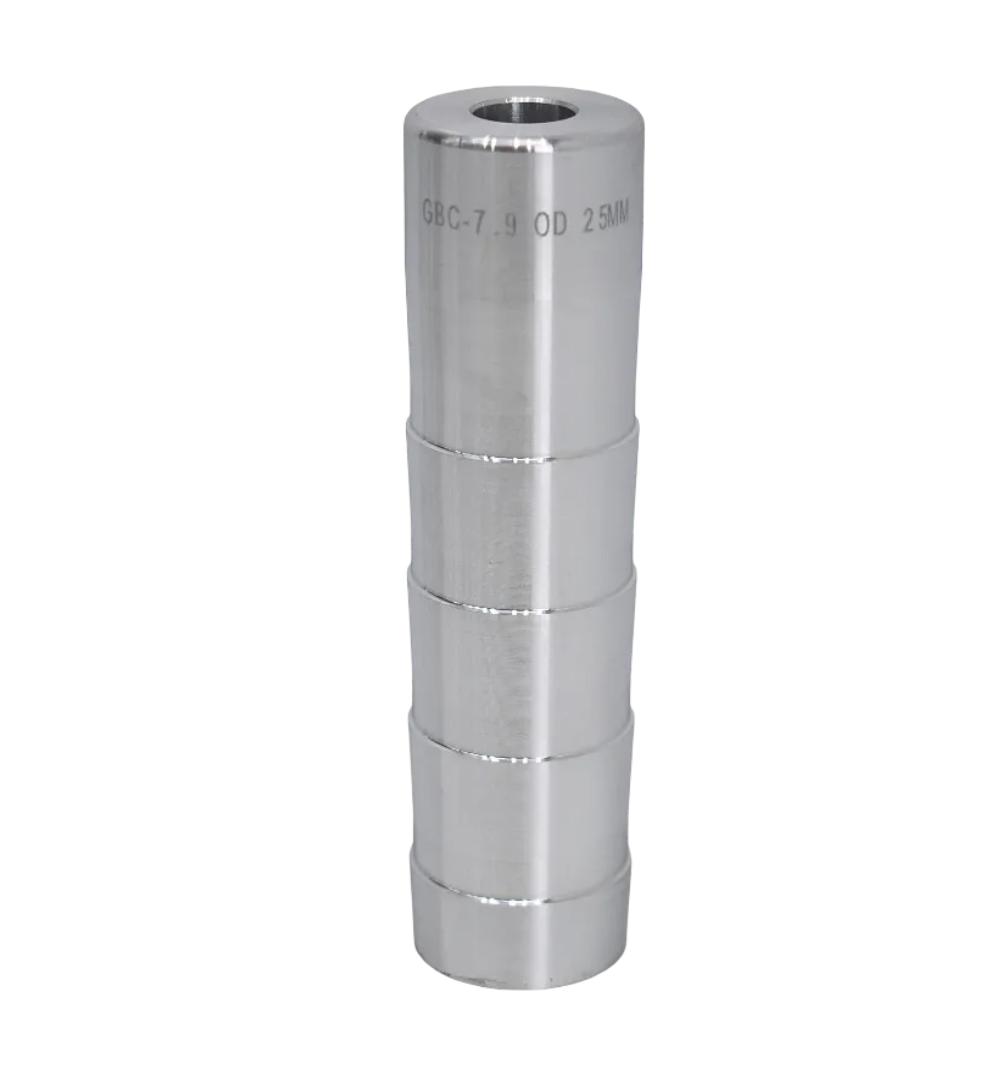

| GТC / GBC вставка, канал Вентури
Материал: Карбид бора до 1000 часов, Оболочка: Алюминий Диаметр: 25 мм, 32 мм Соплодержатель: не требуется |
4,0 мм, Ø 25 мм,
4,8 мм, Ø 25 мм, 6.4 мм, Ø 25 и 32 мм, 7,9 мм, Ø 25 мм, 9,5 мм, Ø 32 мм, 11,0 мм, Ø 32 мм, 11.0 мм, Ø 32 мм — карбид вольфрама. |

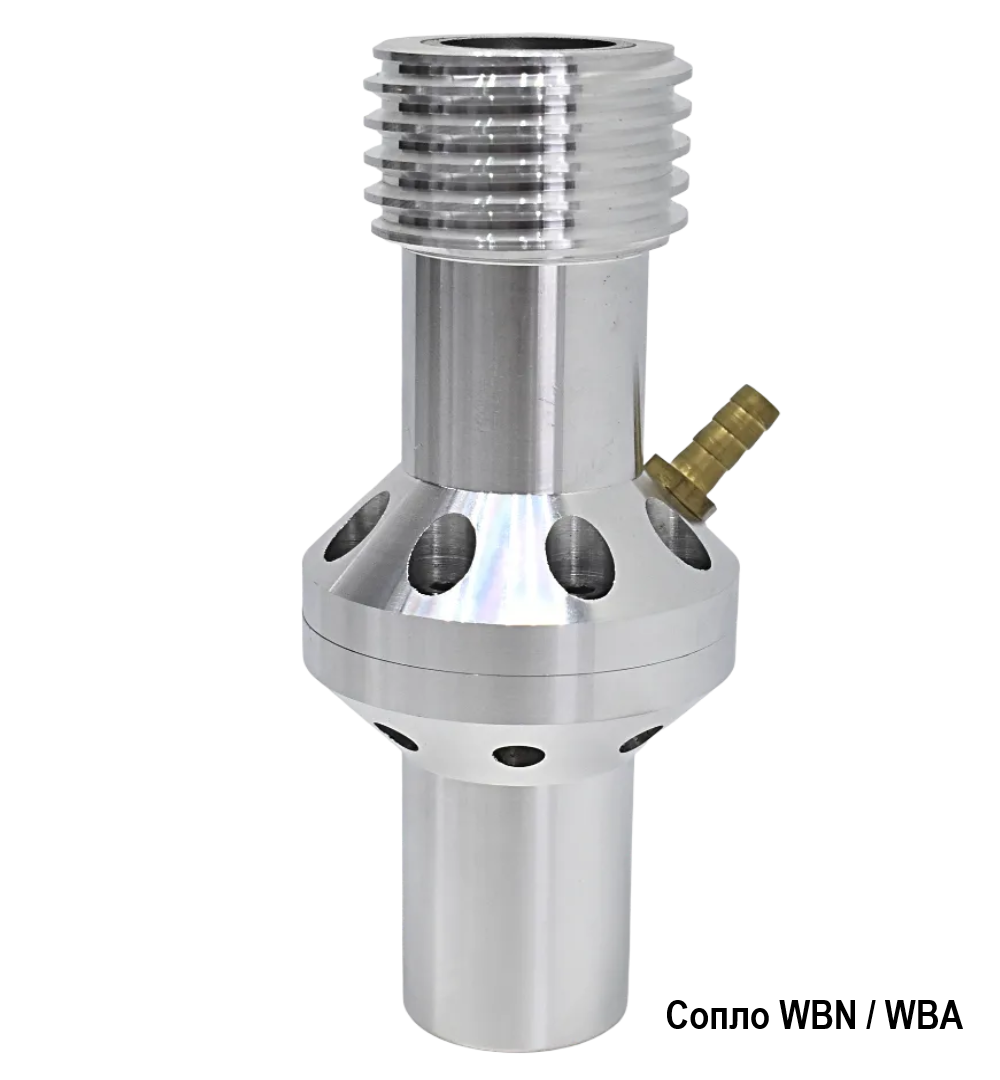

| WBN / WBA (с подачей воды), канал цилиндрический
Материал: Карбид бора до 1000 часов, Оболочка: Алюминий Резьба: алюминий, 50 мм Соплодержатель: NHP |
6.5 мм,
8.0 мм, 9.5 мм. |
| МТС (короткое), канал Вентури
Материал: Карбид бора до 1000 часов, Оболочка: Алюминий Резьба: алюминий, 50 мм Соплодержатель: NHP |
5.0 мм,
6.5 мм, 8.0 мм, 9.5 мм. |

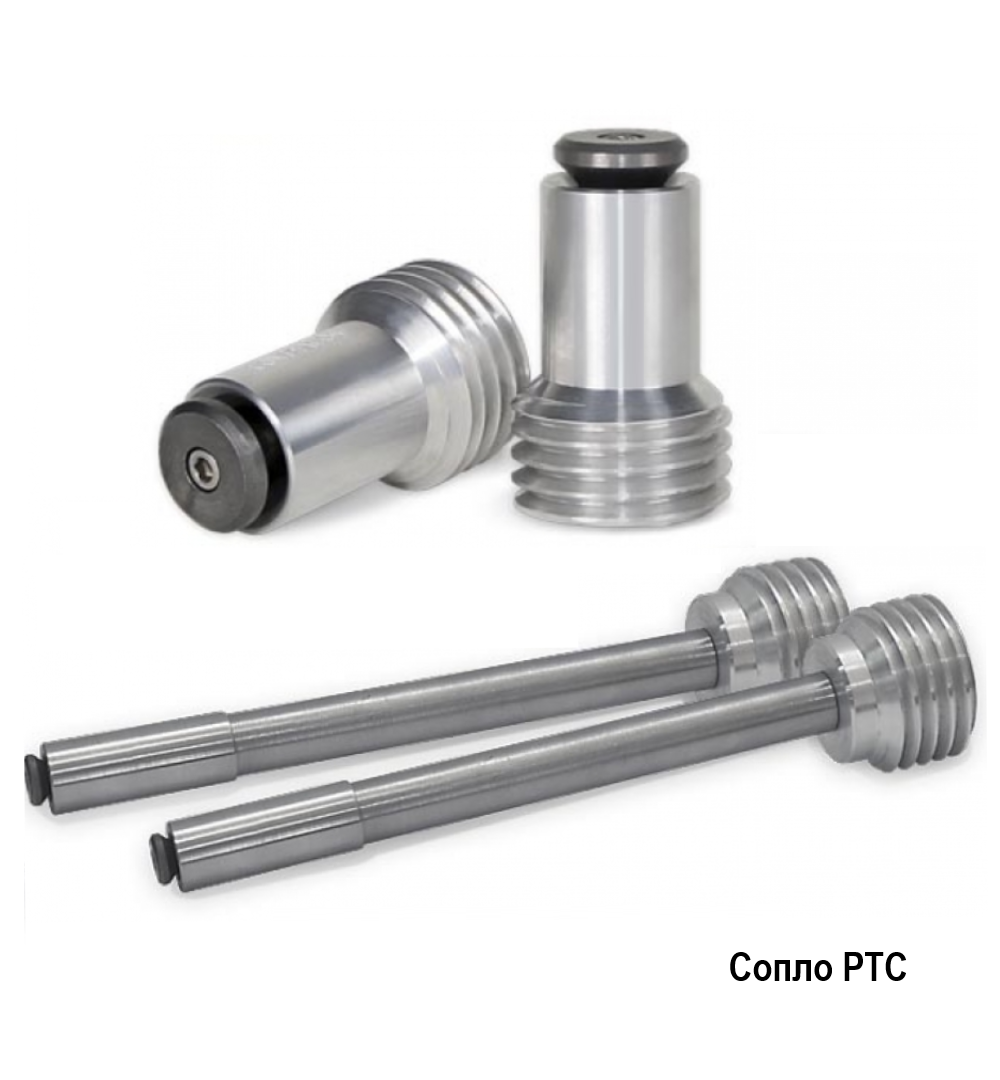

| РТС (для очистки труб 360º), канал с диффузором
Материал: Карбид бора до 1000 часов, Оболочка: Алюминий Резьба: алюминий, 50 мм Соплодержатель: NHP или Адаптер 2″ UNC |
Длина 75 мм,
Длина 200 мм. |

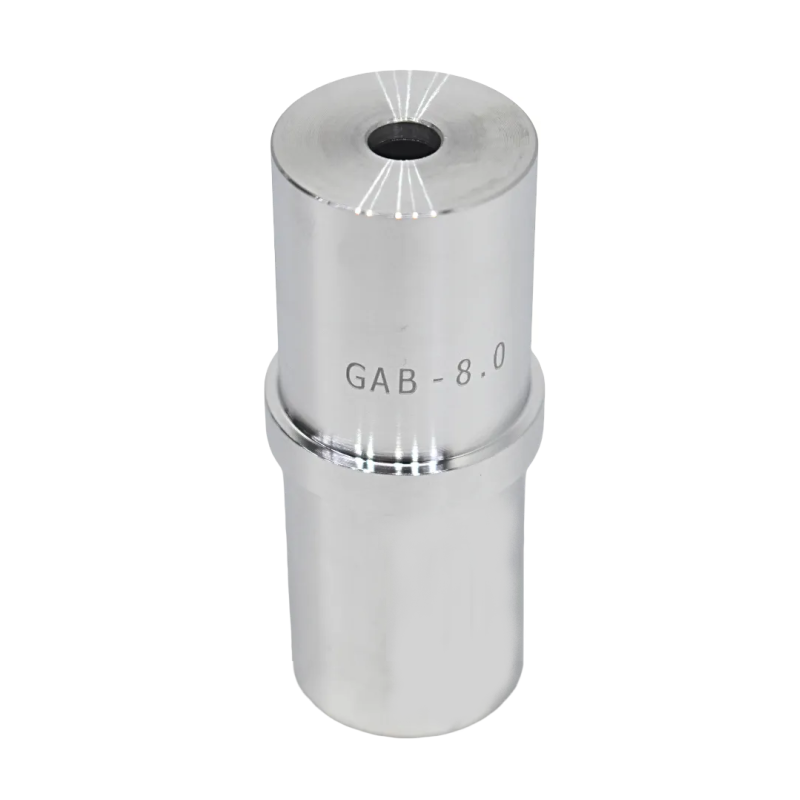

| GAB (сменный компонент), канал прямой
Материал: Карбид бора до 1000 часов, Оболочка: Алюминий Длина: 115 мм Соплодержатель: пистолет GA (в наличии) |
6.0 мм,
8.0 мм, 10.0 мм. |
| KBC канал прямой
Материал: Карбид бора до 1000 часов, Оболочка: Алюминий Длина: 85 мм Крепление сопла: прижимная гайка
KLBC вставка для сопла KBCМатериал: Карбид бора до 1000 часов, Длина 40.5 мм Оболочка: Алюминий |
6.0 мм,
8.0 мм, 10.0 мм, 12.0 мм.
|

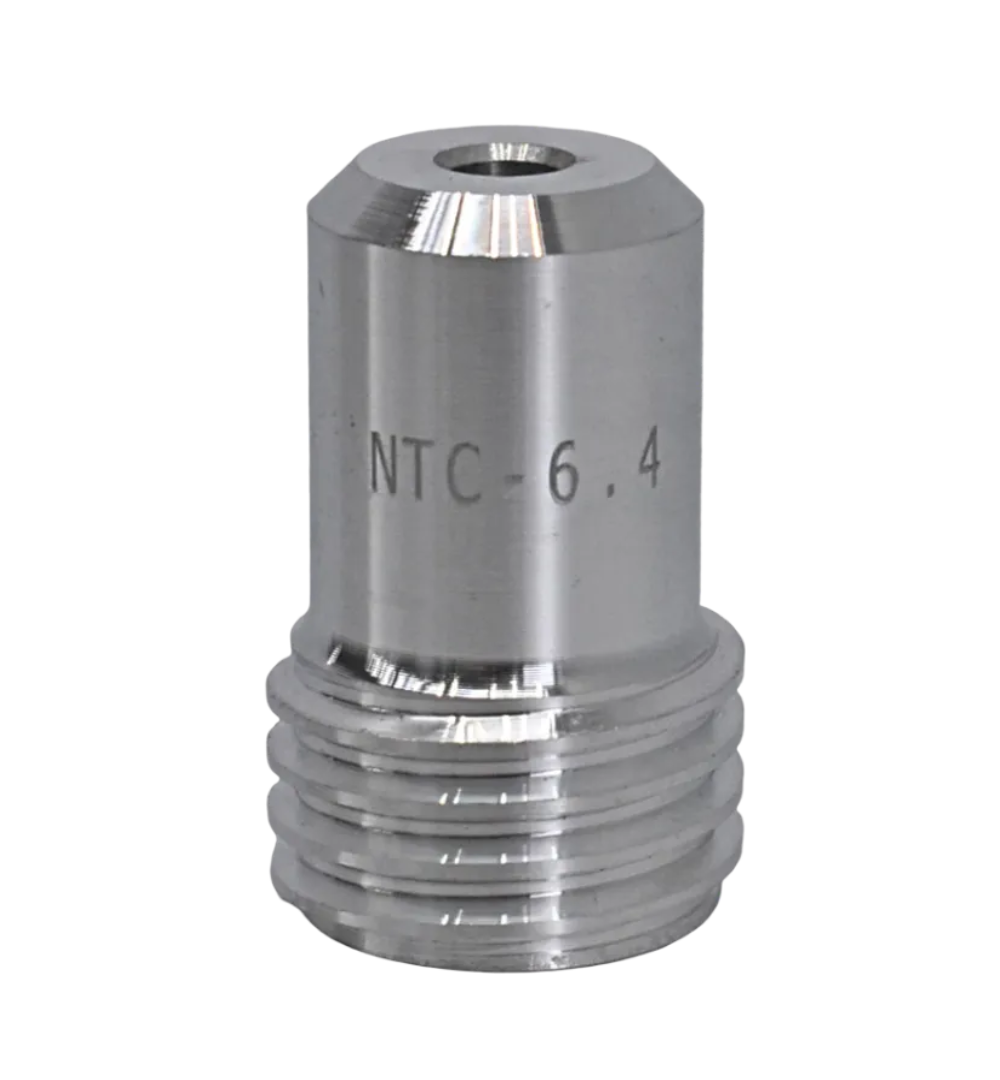

| NTC (короткое), канал Вентури
Материал: Карбид бора до 1000 часов, Оболочка: Алюминий Длина: 60 мм Резьба: алюминий, 3/4″ Соплодержатель: NHP-0 |
3.5 мм,
4.8 мм, 6.4 мм, 7.9 мм. |

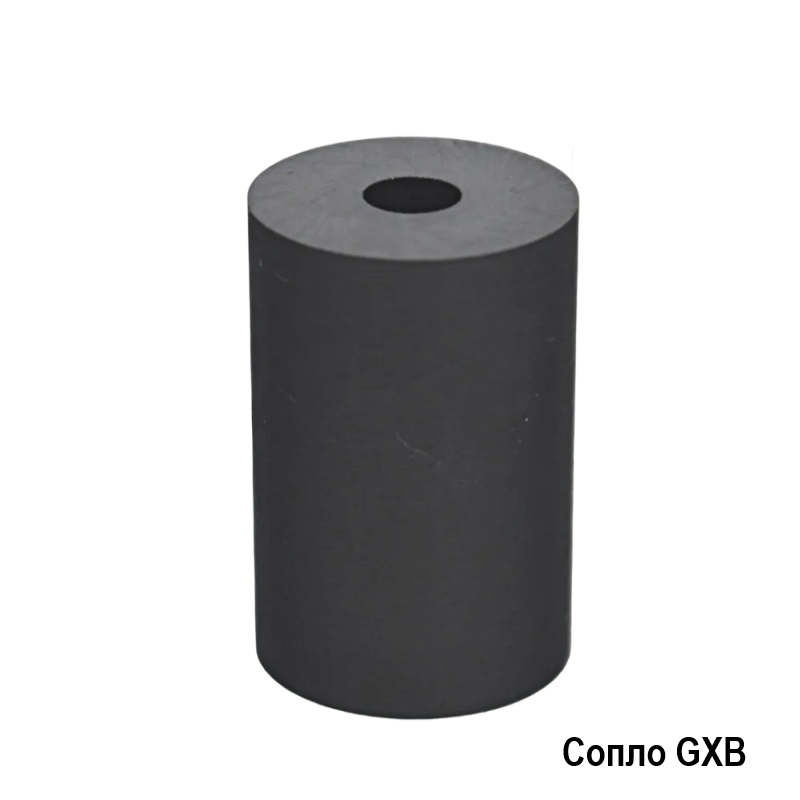

| GXB / GXT канал прямой

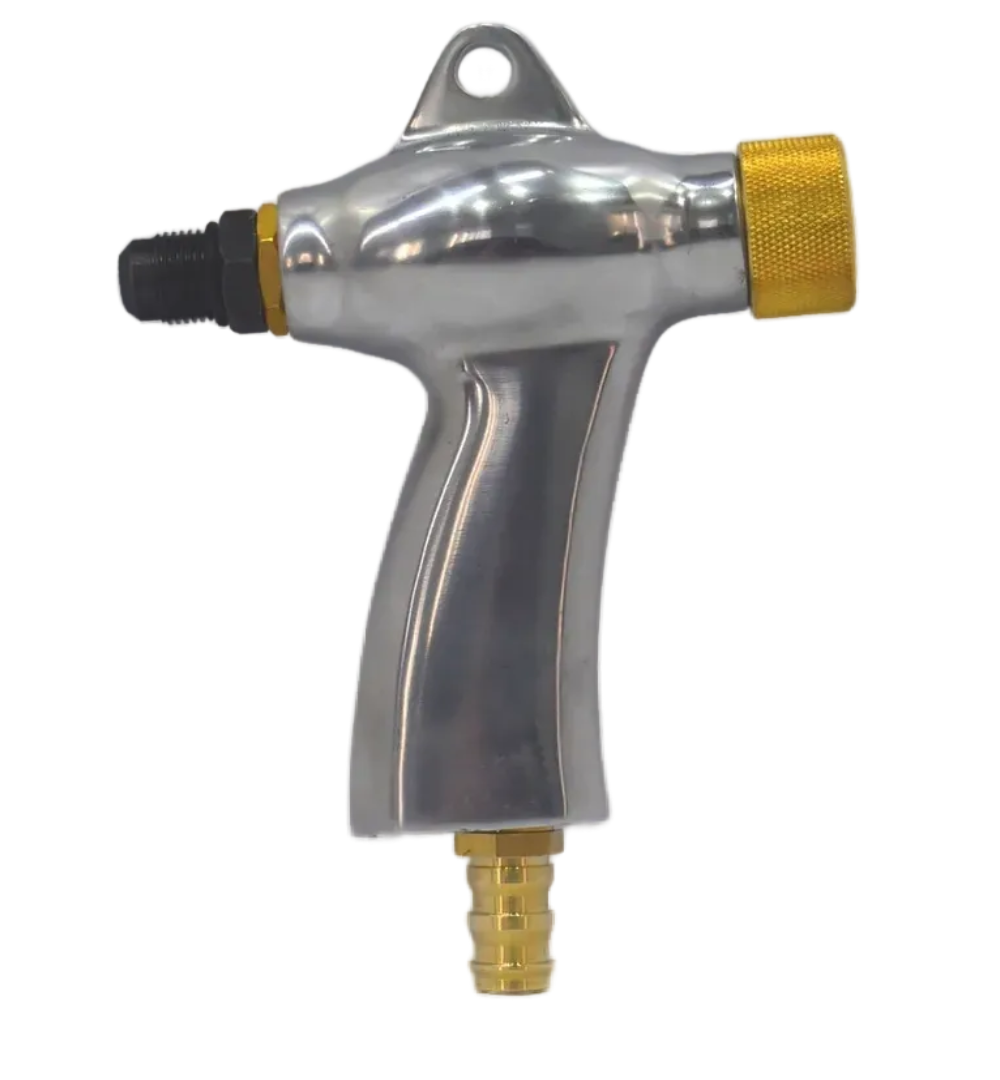

Материал: Карбид бора до 1000 часов, Оболочка: без оболочки Длина: 85 мм Крепление сопла: прижимная гайка Для инжекторного пистолета GХ-S (в наличии)

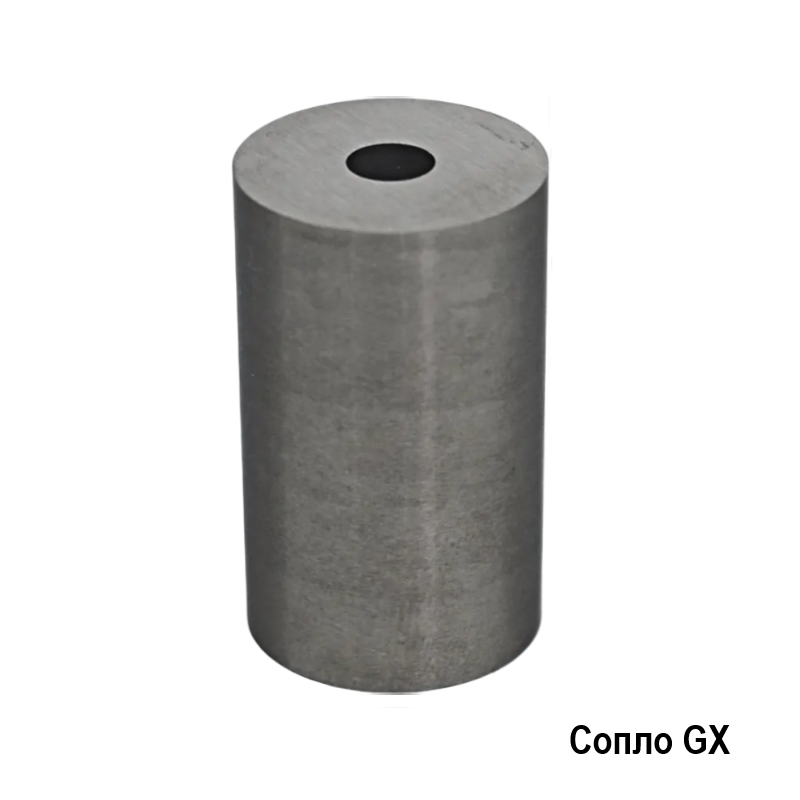

GX / GА Форсунка
|
6.0 мм, 8.0 мм, 10.0 мм.
2.4 мм, 4.0 мм, 5.0 мм. |
